[Translate to German:] Power
Energieversorgung

Energieversorgung

Energieversorgung und Netzqualität – Lösungen für Umspannwerke und Energieverteilung

Primetals Technologies bietet zuverlässige Lösungen für die Energieverteilung und Netzqualität – zugeschnitten auf die Bedürfnisse Ihrer Prozesse und die Anforderungen Ihrer EVU. Wir schaffen eine solide Planungsgrundlage, indem wir unser umfangreiches Know-how in den Bereichen Hoch-, Mittel- und Niederspannungssysteme nutzen und die spezifischen Anforderungen Ihrer technologischen Prozesse und Wartungsanforderungen berücksichtigen. Wir erfüllen und übertreffen die branchenweit strengsten Sicherheitsstandards und -vorschriften und ermöglichen so die sichere Energieversorgung Ihrer Prozesse.

Lösungen zur Verbesserung und Stabilisierung des Einspeisenetzes

Active Power Feeder

Der Active Power Feeder, eine bahnbrechende Technologie, verbessert die Effizienz der Elektrostahlerzeugung, indem er Elektrolichtbogenöfen nachhaltiger und die Produktion zukunftssicher macht. Umweltfreundliche Stromnetze bieten Herausforderungen für Stahlerzeuger. Der Active Power Feeder überwindet die Leistungsschwankungen erneuerbarer Energiequellen und stellt die Stabilität für die elektrische Stahlerzeugung sicher. Der Active Power Feeder nutzt die MMC-Technologie (Modular Multilevel Converter), um eine netzrückwirkungsfreie, ausgeglichene Stromleistung zu ermöglichen, und bietet Vorteile wie eine schnelle Stromregelung und minimierte Oberschwingungen. In Kombination mit Melt Expert optimiert der Active Power Feeder die Ofenregelung und verbessert die Produktivität. Die optimierte Regelung gewährleistet eine geringstmögliche Total Cost of Ownership und eine hervorragende Stromqualität ohne zusätzliche Netz-Kompensationen.

Herkömmliche Lösungen für die Stromqualität

Unser Angebot in diesem Bereich reicht von der Planung bis zur schlüsselfertigen Gesamtlösung und umfasst:



Filter

Filterkreise werden zur Leistungsfaktorverbesserung oder zur Reduzierung von Oberschwingungen eingesetzt. Typische Konfigurationen sind:

  • Aktive oder statische Filter
  • Outdoor- oder Indoorinstallation
  • Luft- oder Eisenkerndrosselspulen
  • Freiluftfilterkreisanlagen oder komplett geschlossene Filterkreisanlagen



Statische Blindleistungskompensatoren (SVC)

Platziert in der Nähe hoher und schnell variierender Lasten, wie etwa Lichtbogenöfen, ermöglichen SVCs nicht nur eine Spannungsstabilisierung, Blindleistungsregelung und Leistungsfaktorverbesserung, sondern auch die Reduzierung von Flicker und der gesamten Oberschwingungsbelastung.



Statischer Synchronkompensator (STATCOM)

STATCOMs basieren auf Spannungsquellenumrichtern (VSCs). Wie SVCs bieten sie Spannungsstabilisierung, Blindleistungsregelung und Leistungsfaktorverbesserung sowie die Reduzierung von Flicker und der gesamten Oberschwingungsbelastung.

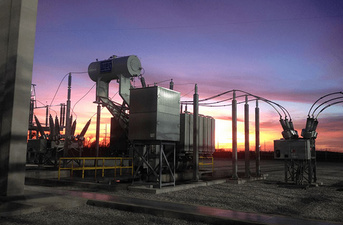

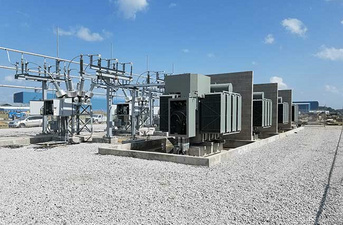

UMSPANNWERKE FÜR DIE METALLINDUSTRIE

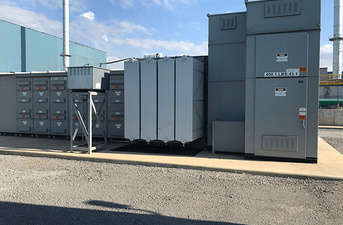

Energieverteilung

Die Auslegung von Energieverteilungssystemen umfasst die Auswahl von Betriebsspannungen, Lastbedarfsfaktoren, Kabel- und Transformatordimensionierung, Netzanalysen, Stromqualität, Notstromquellen und Energiemanagementsystemen.
Um die Sicherheit von Mensch und Anlage zu gewährleisten, sorgt unser Engineering-Team für die sichere Einhaltung lokaler Vorschriften und Standards.
Wir arbeiten eng mit unseren Kunden zusammen, um kostenoptimierte und effiziente Systeme anzubieten. Obgleich die Kosten für Equipment und Montage einen großen Anteil zur Erstinvestition beitragen, sind auch die langfristigen Betriebs- und Wartungskosten von entscheidender Bedeutung.



Integrierter Ansatz

Die Auslegung, Größe und Nennwerte des Hochspannungsequipments sowie die Konfiguration der Umspannwerke erfolgt entsprechend der Anforderungen an die Energieverteilung und die EVUs. Das Ergebnis ist ein kohärentes und optimiertes Gesamtsystem.





Flexibilität im Umfang

Primetals Technologies bietet Basis-Engineering für schlüsselfertige Lösungen basierend auf spezifischen Kundenanforderungen. Von der ersten Planung über das detaillierte Engineering, den Bau bis zur finale Inbetriebnahme – Primetals Technologies sorgt für einfache Durchführung, hohe Effizienz und minimales Risiko.



Unser Angebot

  • Schlüsselfertige Umspannwerke
  • Systemanalyse und Beratung
  • Automatisierung von Umspannwerken
  • Schutz- und Steuerpanele
  • Erdung und Blitzschutz
  • Layoutdesign und 3D-Modellierung
  • Konventionelle Upgrades
  • Retrofit-Lösungen
  • Montagedesign und Engineering
  • Hoch- und Tiefbau
  • Schulung
  • Prüfung und Wartung



Die wichtigsten Vorteile

  • Ein zentraler Ansprechpartner für die komplette Planung, Installation, Inbetriebnahme und Wartung
  • Prozessbasierte Auslegung und Konfiguration von Umspannwerken



Debug: 4
Debug: 4

ENERGIELÖSUNGEN FÜR GEGENWÄRTIGE UND ZUKÜNFTIGE ANFORDERUNGEN

Energieverteilung

Die Auslegung von Energieverteilungssystemen umfasst die Auswahl von Betriebsspannungen, Lastbedarfsfaktoren, Kabel- und Transformatordimensionierung, Netzanalysen, Stromqualität, Notstromquellen und Energiemanagementsystemen.
Um die Sicherheit von Mensch und Anlage zu gewährleisten, sorgt unser Engineering-Team für die sichere Einhaltung lokaler Vorschriften und Standards.
Wir arbeiten eng mit unseren Kunden zusammen, um kostenoptimierte und effiziente Systeme anzubieten. Obgleich die Kosten für Equipment und Montage einen großen Anteil zur Erstinvestition beitragen, sind auch die langfristigen Betriebs- und Wartungskosten von entscheidender Bedeutung.

Lösungen für die Stromqualität

Unser Angebot in diesem Bereich reicht von der Planung bis zur schlüsselfertigen Gesamtlösung und umfasst:


Filter

Filterkreise werden zur Leistungsfaktorverbesserung oder zur Reduzierung von Oberschwingungen eingesetzt. Typische Konfigurationen sind:

  • Aktive oder statische Filter
  • Outdoor- oder Indoorinstallation
  • Luft- oder Eisenkerndrosselspulen
  • Freiluftfilterkreisanlagen oder komplett geschlossene Filterkreisanlagen



Statische Blindleistungskompensatoren (SVC)

Platziert in der Nähe hoher und schnell variierender Lasten, wie etwa Lichtbogenöfen, ermöglichen SVCs nicht nur eine Spannungsstabilisierung, Blindleistungsregelung und Leistungsfaktorverbesserung, sondern auch die Reduzierung von Flicker und der gesamten Oberschwingungsbelastung.



Statischer Synchronkompensator (STATCOM)

STATCOMs basieren auf Spannungsquellenumrichtern (VSCs). Wie SVCs bieten sie Spannungsstabilisierung, Blindleistungsregelung und Leistungsfaktorverbesserung sowie die Reduzierung von Flicker und der gesamten Oberschwingungsbelastung.



MONITORING, STEUERUNG UND AUTOMATISIERUNG

Integrierter Ansatz

Unsere SCADA-Lösungen (Supervisory Control and Data Acquisition) ermöglichen die Integration von Energiemanagement, Energiemonitoring und Prozessautomatisierung in einem einzigen System.



Die wichtigsten Vorteile

  • Nahtloser Datenaustausch zwischen Prozess- und Energieautomatisierungssystemen
  • Erhöhte Datenverfügbarkeit für Analysen und Big-Data-Verarbeitung


Kosteneffizient und robust

Unser herstellerunabhängiges SCADA-System ist kompatibel mit modernen Schutz- und Messgeräten und unterstützt alle wichtigen Kommunikationsprotokolle für den Datenaustausch wie IEC, MODBUS, PROFIBUS und DNP3.



Zeitsynchronisation und Trendermittlung

Trendermittlung, Speicherung und Abruf wichtiger Werte wie Alarme, Ströme, Spannungen usw. lassen sich leicht je nach Bedarf des Operators konfigurieren.

Alle Geräte sind mit einer zentralen Uhr synchronisiert, alle Alarme werden mit einem Zeitstempel versehen. Die synchronisierten Geräte ermöglichen eine schnelle Ereignisdiagnose und Fehleranalyse.



Skalierbare Systeme

SCADA-Lösungen von Primetals Technologies sind frei skalierbar von einem einzelnen bis zu tausenden Geräten. So können wir Lösungen anbieten, die auf sehr kleine oder große Systeme zugeschnitten sind und alle Kundenanforderungen erfüllen.

ANALYSE INDUSTRIELLER ENERGIESYSTEME

Für die Analyse von Stromversorgungssystemen bietet Primetals Technologies eine breite Palette von Services an, die alle Anforderungen der Metallindustrie abdecken. Durch den Einsatz gängiger kommerzieller Software wie SKM, ETAP und EasyPower können wir folgende Leistungen anbieten:

  • Lastflussberechnung
  • Kurzschlussanalysen
  • Koordination von Schutzeinrichtungen
  • Lichtbogengefährdungsanalysen
  • Motorstartanalysen
  • Leistungsfaktoranalysen
  • Oberwellenanalysen
  • Kreisdiagramme für Ofentransformatoren
  • SVC-Dimensionierungen
  • Transientenanalyse
  • Dimensionierung der RC-Glieder
  • Ferroresonanz
  • Blitz- und Isolationskoordination

ENERGIEVERSORGUNGSLÖSUNGEN AUS EINER HAND

Prozesse und EVUs stellen diverse Anforderungen an die Auslegung von Energiesystemen. Gemeinsam mit Ihnen bewältigen wir diese komplexen Herausforderungen und entwickeln maßgeschneiderte Lösungen für Ihre Anlage.



Unser Angebot

  • Entwicklung von Spezifikationen, inklusive Zeichnungen, Materiallisten und Layouts
  • Engineering-Pakete zur Erstellung von Raumlayouts und Installationszeichnungen
  • Kabelplanung, Routingoptimierung und Installation
  • Modellierung und Analyse von Stromversorgungssystemen
  • Koordinierung und Einstellung von Schutzeinrichtungen
  • Konzeption, Lieferung, Prüfung und Wartung elektrotechnischer Betriebsmittel
  • Lösungen für die Stromqualität
  • Anlagenplanung, Bauüberwachung und Installation
  • Hoch- und Tiefbau
  • Erweiterung bestehender Anlagen, Upgrade- und Umrüstungslösungen
  • Schulung und Ersatzteile
  • Prüfung und Wartung



Die wichtigsten Vorteile

  • Maßgeschneiderte Lösung für kostengünstige, zuverlässige und sichere Planung
  • Anforderungsgerechte Energiesystemlösungen für die Stahlindustrie
  • Kooperation mit dem Maschinenbau zur Entwicklung schlüsselfertiger Lösungen für Kunden
  • Weniger Aufwand für die Endkunden durch einen Systemintegrator für alle Aufgaben
