特殊鋼圧延機

特殊鋼圧延機

硬質材料の効率的な圧延

特殊鋼圧延機は、電磁鋼などの硬い材料や特殊用途鋼の圧延に特化したものです。 HZミル、12段CRミル、KZRミル(ダブルAS-U付き20段ZRミル)、6段ユニバーサルクラウンコントロールミル(UCミル)など豊富な製品群があり、小径のワークロールで薄くて硬い材料を効率よく圧延することが可能です。

あらゆる製品、運用ニーズに対応するクラスターミルの設計

HZミル (最先端スプリットハウジング20段ZRミル)

従来のZRミルには、ロールギャップ開度が小さい、圧延荷重測定ができない、使用ロール径範囲が小さい、AGCシリンダーが間接駆動である、などの欠点がありました。 このような欠点を解消するために、プライメタルズ テクノロジーズはスプリットハウジング型ZRミルである「HZミル」を開発しました。

特長:

  • 大きなロールギャップ開度により通板がスムーズで板破断処理も容易
  • 各ロール径の組合せ制限が非常に少ない
  • 形状制御 (ダブルAS-Uシステム) による安定した運転と生産性
  • 高応答直接駆動式AGCシリンダーが高い板厚精度を実現
  • 圧延荷重はロードセルで直接測定可能

12段CRミル

12段冷間圧延機(CR)は、ステンレス鋼、銅合金、ニッケル合金の圧延向けにプライメタルズ テクノロジーズが独自に開発したものです。 ZRミルに比べ、ロールの数が少ないため形状制御が容易です。 また、ワークロールの直径範囲が大幅に広がり、軟質から硬質まで、より幅広い硬度の素材の精密圧延が可能になりました。

上下のバックアップロールフレームが分割されているため、ワークロールの自動交換が可能です。 このため、優れた通板性能に加え、メンテナンスが容易になっています。 また、既存の4段ミルのハウジングを改造して12段に改造することも可能です。 さらに、中間ロールにシフト機能を追加し、バックアップロールのコンタクトマークがストリップに転写されないようにすることで、表面品質の要求が厳しい材料の圧延にも対応します。

特長:

  • 12ロール配置 (ワークロール×2、中間ロール×4、バックアップロール×6)
  • スプリットタイプバックアップロール
  • 優れた形状制御
  • 高圧下率を実現する小径ワークロール
  • 既存のハウジングを流用し従来の圧延機を改造



統合プラントについての詳細は 統合プラントとソリューションをご覧ください。



Debug: 4

特殊鋼圧延機のオートメーション・プロセス制御

プラントの生産性と製品の品質は、オートメーション、プロセス制御、およびプロセス最適化機能によって大きく左右されます。
プライメタルズ テクノロジーズ標準の高性能オートメーションシステムの他、生産効率と鋼板品質を向上させるアドオンソリューションがプラントの性能を最大限に発揮させます。


優れた鋼板品質:



リバースコールドミル向けに、あらゆるミルスタンドに対応した最適なソリューションを提供します。 生産の複雑さに応じて、ルックアップテーブルまたは圧延モデルベースのミルセットアップを選択できます。

テクノロジーと近代化パッケージ

投資増額で優れた結果を

名前簡単な説明
Upgrade to HYPER UC-MILL Upgrade conventional mill to Hyper UC-MILL with minimal modification
Integrated Solenoid Valve (ISV) Spray System ISV Roll coolant spray bars for hot and cold rolling mill strip flatness control
Air Bearing Shapemeter Shape measurement of rolled metal sheet and foil
Position Transducer Position measurement of rolling mill hydraulic capsule
Modular Coil Shuttle System (MCS) Rail-based, fully automated modular coil transport system

ライフサイクルサ—ビス - コストを削減しながら生産性を向上

ワンストップのサービスとサポート — 経験豊富で信頼できるサービスを迅速に

お客様のライフサイクルパートナーとして、包括的な操業サポートを提供し、最小限のコストでのプラント操業を支援します。 当社は、メンテナンスと修理の他、最高の品質基準で製造した設備の迅速な納入を行います。

お客様のメンテナンス部門に当社のメンテナンスノウハウを完全に組み込み、真のライフサイクルパートナーとなります。 このようにお客様と当社がWin-Winの関係を築くことで、機器の性能、製品品質、総所有コストを継続的に改善します。

コンポーネントが故障した場合、お客様の施設がどこにあろうと、迅速で明解なサポートを行います。 グローバルなリソースとサプライチェーンによって最高品質の純正スペアパーツや消耗品を競争力のある価格で迅速に提供できます。 主要部品の多くはストックしており、速やかに納入できます。

詳細はこちらから プライメタルズテクノロジーズ ライフサイクルサービスに移動

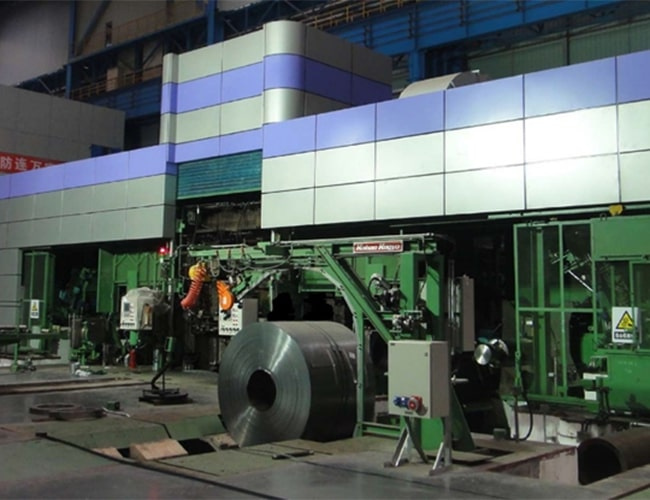

導入事例: HZミル - 高品位方向性ケイ素鋼生産に最適なソリューション

顧客:
ShouGang Co.,Ltd. Qian'an Iron & Steel Company (中国)

プラントタイプ:
リバースコールドミル

技術データ:
板幅: 最大1,300ミリメートル
ミルタイプ: HZミル

当社ソリューション
HZミルのダブルAS-U、中間ロールシフト、レベリング機能により、お客様のご要望に応える形状制御が可能となりました。 また、ロールギャップ開度を確保するスプリットハウジングや、高品質の方向性ケイ素鋼の安定した圧延に貢献する高応答直動AGCシリンダーも搭載しています。
