Laminador a Frio de Cobre e de Folhas de Cobre

Laminador a Frio de Cobre e de Folhas de Cobre

LAMINADOR A FRIO DE FOLHAS DE COBRE/LIGAS DE COBRE

Os mais avançados laminadores de cobre e ligas de cobre do mundo permitem aos produtores obter grandes volumes de produção com a mais alta qualidade.

A Primetals Technologies oferece soluções que atendem à crescente demanda do mercado por folhas e chapas finas de cobre e ligas de cobre laminadas. A configuração adequada do laminador é essencial para atender aos vários critérios de qualidade, produtividade e propriedades. O extenso portfólio da Primetals Technologies inclui laminador cluster (6/10 cilindros, 12 cilindros, 20 cilindros), laminador quádruo convencional e laminador Universal Crown Control Mill (UC-Mill) de 6 cilindros, atendendo a todas as necessidades do cliente e permitindo uma produção eficiente de folhas e chapas finas de alta qualidade e com tolerância rigorosa.

Excelente controle de forma e alta produtividade

UC-Mill

O UC-Mill para cobre e ligas de cobre é equipado com pequenos cilindros de trabalho combinados com funções de controle de forma envolvendo flexão do cilindro de trabalho, flexão do cilindro intermediário, troca de cilindro intermediário usando cilindros totalmente retos e sem abaulamento e um sistema de resfriamento localizado. O UC-Mill permite a laminação de materiais duros e finos com excelente controle de forma. Além disso, equipado com uma proteção contra material mal laminado e um sistema de limpeza a ar na saída do laminador, é possível obter uma boa limpeza durante a laminação de alta velocidade.

X-Mill

O X-Mill tem controle inteligente de forma e é projetado para a laminação de folhas ultrafinas. Os cilindros estão dispostos em uma configuração X no qual um par de cilindros de encosto paralelos sustenta cada lado dos cilindros de trabalho de pequeno diâmetro em uma tangente abaixo do topo dos cilindros de trabalho para evitar deflexões horizontais. Isto permite que se realize uma laminação estável e confiável de espessura fina.

Características:

  • Arranjo compacto e simples
  • Tamanho e layout otimizados
  • Laminação estável
  • Configuração automática
  • Laminação de alta velocidade
  • Tempo mínimo de parada
  • Produto de alta qualidade

Quer saber mais? Acesse Serviços de Ciclo de Vida & Plantas & Soluções Integradas



Debug: 4

Automação e controle de processo completo para Laminadores a Frio de Alumínio

A produtividade da planta e a qualidade do produto são em grande medida determinadas pela qualidade da automação da planta, do controle e das funções de otimização do processo disponíveis.

  • Pacotes de digitalização (por exemplo, TPO, MAT, Monitoramento de Condição, Sensores Inteligentes)
  • Sistemas de gerenciamento de produção (Nível 3)
  • Modelos físicos combinados com inteligência artificial (Nível 2)
  • Soluções de automação, incluindo controles tecnológicos avançados (Nível 1)

Para as instalações existentes, os pacotes de otimização estão disponíveis como soluções autônomas projetadas para melhorar a eficiência de produção e a qualidade das tiras.

Maximização da produção com:

  • Modos de Otimização de Produção
  • Sistema de Configuração do Laminador (MSU) como alternativa a um sistema de Nível 2 baseado em modelos, incluindo cálculos matemáticos e armazenagem de programas de passes de laminação de fácil aplicação

Excelente qualidade de tira com:

  • Controle Automático de Abertura (AGC) de Cilindros
  • Flatness Expert - Controle Automático de Planicidade Baseado em Modelos
  • Especialista em Excentricidade de Cilindro para espessura de tira uniforme e precisa
  • Especialista em Excentricidade de Bobinas para espessura de tira uniforme e precisa

As nossas soluções englobam:

  • Gêmeo Digital de Automação de Processo para desenvolver com segurança novos materiais e otimizar programas de laminação
  • Cabine de operação central para apoiar a operação do laminador (operação centralizada)
  • Arquitetura de software aberta para desenvolvimentos futuros pelos próprios clientes
  • Estrutura modular para modernizações passo a passo

PACOTES DE TECNOLOGIA E MODERNIZAÇÃO

Obtenha resultados impressionantes com investimentos incrementais

NomeBreve Descrição
Sistema de spray com válvula solenóide integrada (ISV) Barras de spray de resfriamento ISV de cilindros para controle da planicidade da tira em laminadores a quente e a frio
Sistema Modular de Transferência de Bobina (MCS) Sistema modular de transporte de bobina sobre trilhos totalmente automatizado
Transdutor de posição Medição de posição da cápsula hidráulica do laminador
Air Bearing ShapeMeter Medição de forma de folha e chapa fina de metal laminado

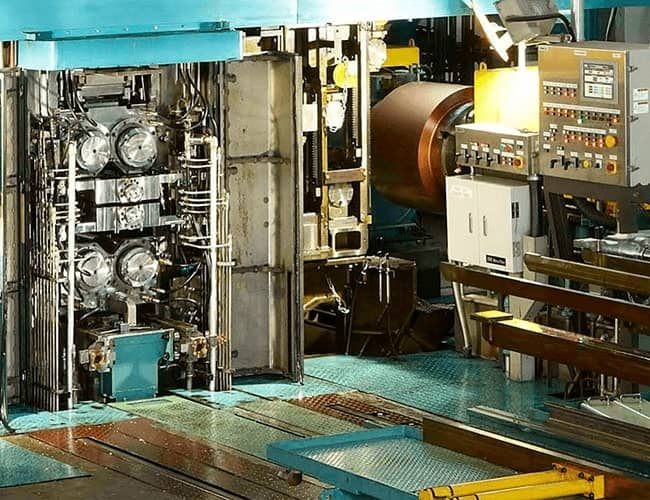

Referência: Laminador de cobre e liga de cobre de alta produtividade

Cliente:
Chinalco Xangai Cobre, China

Tipo de Planta:
Laminador de Folha Reversível para folhas de cobre ultrafinas.

Nossa solução:
Esta é a primeira instalação de um X-Mill equipado com o sistema Air Bearing Shape Meter (ABSM) e spray de ponto quente na China. A espessura de 6 mícrons foi obtida logo no início da fase de comissionamento. Também é o primeiro laminador de folha de cobre a iniciar produção comercial com espessura de 10 mícrons ou menos na China.
