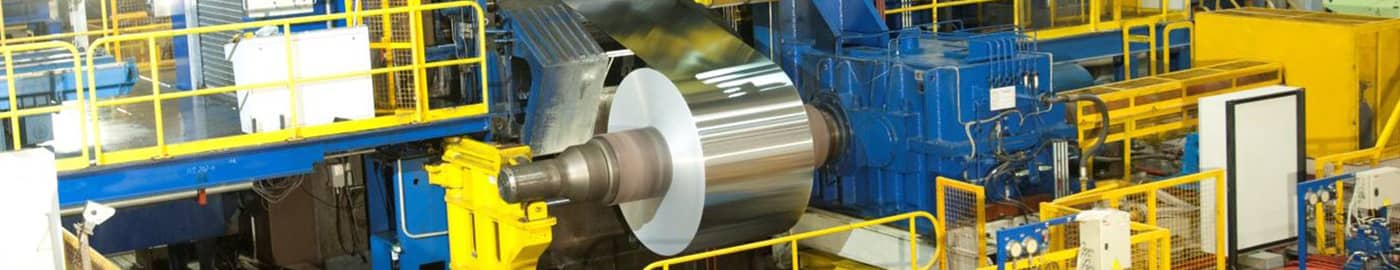

Станы холодной прокатки алюминия

Станы холодной прокатки алюминия — высокоточная клеть для черновой и чистовой прокатки

Станы холодной прокатки алюминия Primetals Technologies сочетают в себе инновационный дизайн и проверенные технологии как для новых проектов, так и для проектов модернизации. Это позволяет производить полосу со строгими допусками при высоком уровнем производительности, что обеспечивает максимальный выход годного.

Рынки, обслуживаемые заказчиками, включают транспорт, строительство и упаковку.




Правильный выбор конфигурации стана - ключевой фактор для достижения требуемого качества. По этой причине Primetals Technologies использует в станах холодной прокатки алюминия физические онлайн-модели процессов. Наши решения также включают полностью интегрированные системы управления технологическим процессом, системы автоматизации и приводы, использующие стандартные промышленные платформы, позволяющие в любое время обеспечить оптимальный результат прокатки.


Интегрированные решения

Благодаря использованию интегрированных решений, преимущества включают в себя максимальную производительность, оптимальный выход годного, строгие допуски на качество полосы, планшетность и толщину, а также гибкость производства. Все это способствуют минимизации простоев, обеспечивая при этом низкую стоимость эксплуатации и технического обслуживания. Решения для холодной прокатки продиктованы конкретными требованиями к технологическому процессу и материалу.


Наша линейка станов холодной прокатки включает:

  • Обжимные станы
  • Прокатные станы для производства тонкой полосы
  • Станы-тандемы (две, три и четыре клети)
  • Фольгопрокатные станы

Особенности

  • В наших станах предусмотрена возможность черновой и чистовой прокатки полосы, что обеспечивает гибкость производства широкого диапазона продукции на одноклетьевом прокатном стане.
  • Полностью интегрированная система автоматизация и приводы позволяют автоматизировать последовательность операций для эффективной эксплуатации стана.
  • Мы являемся комплексным поставщиком механического оборудования, электрооборудования и оборудования средств автоматизации
  • Наши передовые технологии помогают значительно поднять качество
  • Модульные пакеты автоматизации позволяют точно настраивать ваши процессы в соответствии с текущими потребностями

Технологии

Primetals Technologies предлагает полный спектр технологий для прокатных клетей стана, включая:

  • Запатентованную технологию исполнительных устройств (стан с 6-валковыми прокатными клетями и универсальным контролем профиля (UCM), валки с динамическим профилем)
  • Систему сушки кромки полосы
  • Систему фильтрации эмульсии
  • Коллекторы с электромагнитными клапанами ISV
  • Систему очистки отходящих газов и рекуперации эмульсии Vapor Shield
  • Фильтры Schneider
  • Систему измерения планшетности Airbearing Shapemeter и валки Airbearing Shapemeter
  • Электростатический промасливатель Fara

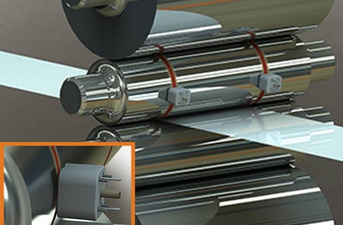

  • Систему управления тепловым профилем бочки валков на кромках полосы Hot Edge Sprays
  • Индукционный нагреватель
  • Линейку датчиков планшетности, предназначенных для конкретных типов продукции


Электрооборудование и средства автоматизация для станов прокатки алюминия Primetals Technologie

Новые разработки и функциональные возможности электрооборудования и средств автоматизации Primetals Technologies для прокатных станов поддерживают непрерывное улучшение качества катанной алюминиевой продукции и растущие требования к производительности прокатных станов. Сегодняшние требования к гибкому и экономичному производству алюминиевого листа,  полосы или фольги могут быть удовлетворены только за счет электрооборудования и средств автоматизации, которые основаны на обширных знаниях и глубоком понимании технологии прокатки алюминия. Данные ноу-хау в сочетании с нашим опытом в области математики, физики, алгоритмов управления, механики, гидравлики и электротехники позволяют Primetals Technologies проектировать и разрабатывать модели технологических процессов, высокоэффективные системы управления, надежные системы приводов, а также прочее электрооборудование, необходимое для работы прокатных станов. Primetals Technologies может поставить весь прокатный стан или полный набор прокатного оборудования. Все наши решения хорошо зарекомендовали себя на практике и были оптимизированы при поддержке наших заказчиков по всему миру.

Современная концепция автоматизации для улучшения качества продукции станов горячей прокатки алюминия

Средства технологического контроля и модели процессов формируют ядро современной концепции автоматизации с целью максимального использования механического, электрического, гидравлического и другого управляемого оборудования. Концепции управления развивались с увеличением производительности оборудования и увеличением требований к допускам на конечный продукт: от простых аналоговых ПИ-контроллеров до очень сложных и взаимосвязанных систем управления. Эти элементы управления и модели процессов в настоящее время интегрированы, и эффект от их использования хорошо заметен на качестве полосы.

Данные эффекты включают в себя:

  • Улучшенные допуски по толщине,
  • Меньше материала вне допусков,
  • Идеальный профиль и планшетность для удовлетворения растущих потребностей во всем мире
  • Максимальную производительность

Масштабируемые технологические системы управления для станов горячей прокатки алюминия

Данные стандартизированные пакеты электрооборудования и средств автоматизации имеют модульную конструкцию и определенные интерфейсы.

Основные преимущества:

  • Сокращение сроков поставки благодаря использованию стандартных компонентов с высокой доступностью
  • Быстрый запуск благодаря проверенным на практике решениям и референциям по всему миру
  • Высокое качество продукции благодаря встроенному набору функций контроля качества
  • Компактный дизайн с интегрированными компонентами и возможностью установки даже в условиях ограниченного пространства
  • Простое внедрение благодаря модульной конструкции как для новых установок, так и для модернизации, расширения сторонних систем
  • Дополнительные обновления с дополнительными пакетами для улучшения функциональности, качества полосы и увеличения производительности стана даже при переоборудовании
  • Привлекательный CAPEX благодаря стандартизованным решениям

Интегрированные цифровые системы приводов

Интегрированные полностью цифровые системы с полной технологической и диагностической характеристикой предназначены для управления приводами с использованием высокоскоростных микропроцессоров.

Гибкая область применения - от одиночных приводов с шестерней до интегрированных систем приводов для двойных и тандемных приводов. Преобразователи постоянного тока, циклоконверторы переменного тока и многоуровневые приводы переменного тока охватывают широкий диапазон требуемых параметров мощности и напряжения. В комплект поставки входят комплексные инструменты и библиотеки для разработки программного обеспечения. В приложениях включены диагностические возможности с локальным отображением сообщений, операторским управлением и мониторингом.

Модели процесса прокатки обеспечивают оптимальную настройку и преимущества в управлении производственным процессом

Ядром системы автоматизации является модуль расчета уставок на основе онлайн-моделей процессов и программ прокатки. Философия, лежащая в основе наших моделей процессов, сочетает физическое моделирование, где это возможно, с искусственными нейронными сетями, например, для описания влияния конкретных легирующих элементов, сочетая таким образом надежность с высокой точностью.

Преимущества онлайн-моделей процессов в сочетании с нейронными сетями для адаптации процесса автоматизации включают в себя более точные уставки и удобное сопоставление новых материалов. Система автоматизации Primetals Technologies также оптимизирует качество продукции, обеспечивая высокую степень гибкости при создании параметров программы прокатки. Программы прокатки создаются автоматически с учетом конкретных характеристик легирующего элемента, который будет прокатан.

Общие преимущества:

  • Крутые кривые запуска, поскольку «физические знания» многих агрегатов доступны с самого начала
  • Высокая точность за счет использования опыта, накопленного при прокатке многих тысяч полос
  • Расширение поведения до новых легирующих элементов и новых размеров
  • Возможность дважды проверить результаты, чтобы убедиться, что они физически значимы - нет чувства «черного ящика».

Опыт в области станов горячей прокатки алюминия

За последние десятилетия Primetals Technologies успешно автоматизировала десятки станов горячей прокатки алюминия во всем мире, сотрудничая с мировыми производителями алюминия. Перечень референций Primetals Technologies охватывает весь диапазон горячей прокатки, включая листопрокатные станы, черновые группы клетей, одноклетьевые реверсивные чистовые группы и многоклетьевые станы-тандемы горячей прокатки.



Референции

Advanced Aluminum Cold Rolling Mill

Заказчик:
C. S. Aluminium Corporation

Тип:
Нереверсивный стан
Материал: 1xxx~6xxx
Толщина продукции: мин. 0,1 мм
Диапазон ширины: 1000 мм~2150 мм
Макс. скорость прокатки: 2000 метров в минуту
Размер шпули: 3 типа длины
